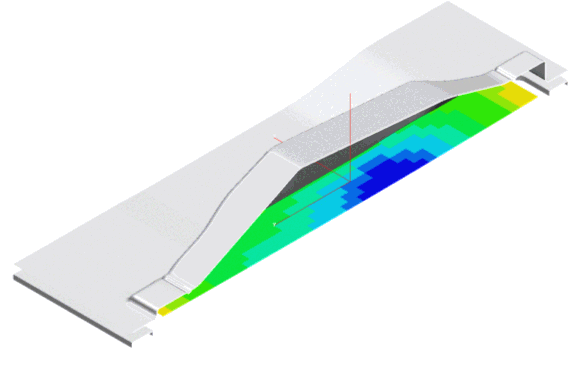

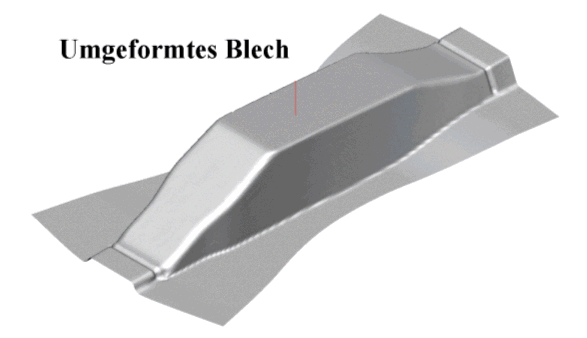

Anschließend an die Simulation wird die Schnittkontur wird auf die umgeformte Platine projiziert. Diese projizierte Schnittkontur wird bis auf die ebene Platine abgewickelt.
Die Rückwicklung der Schnittkontur kann auch über mehrere Ziehstufen erfolgen.
Die abgewickelte Kontur kann entweder in PAM-STAMP 2G
wieder als Schnittkontur für die nächste Simulation eingesetzt werden, oder im IGES-/VDA-Format gespeichert und ins CAD-System übernommen werden. So kann die Größe der Platine und damit auch die benötigte Werkzeuggröße bereits vor dem Bau festgelegt werden.
|
